MMO Server From Scratch(4) - Scene Server(1) - AOI - 算法与数据结构

本节着重讨论场景服务器的 AOI 模块中的 NIF 部分，确定接口、算法和数据结构。

功能解析

AOI(Area Of Interest) 是用来管理大世界上各种实体之间位置关系的模块，可以接受某个实体的 查询身边其他实体 的请求，同时负责维护各实体位置关系的数据结构。当实体在大世界上发生移动时，AOI 模块需要更新实体在数据结构中的位置，以便业务进程在请求身边实体列表时返回更新后的结果。

从描述上就可以看出，这个模块需要频繁进行列表的查询、插入、删除操作，计算量不算小，因此如果把这部分功能拿给 Elixir 实现的话恐怕会力不从心，运算速度不足导致客户端之间的同步操作延迟过大，影响游戏体验。因此我们选择使用更快速的办法实现这个模块——NIF(Native Implemented Functions)，使用执行效率更高的语言实现计算量最大的部分，同时在 Elixir 中提供调用接口，这样将两种语言的代码联系起来，各取所长。

经过一段时间的网上搜索，最终选定了 Rustler 库，该库使用 Rust 作为 NIF 函数编写语言，同时提供了运行时安全保障，使得 NIF 函数中的错误不会Down掉整个 BEAM 虚拟机，而这个问题是 NIF 的一个重要缺陷，而 Rustler 解决了这个问题；同时 Rust 也提供了安全的内存管理特性，使得我可以不必像在 C++ 中那样时刻关注内存分配和销毁的情况。

算法和数据结构分析

我们需要的操作基本分为三种：查找、插入、删除。可以选择的数据结构基本为两种：数组 和 链表。下面分别讨论两种结构的特点。

数组

数组是一块连续的内存空间，使用索引下标访问元素。

对于查找来说，不同情况下的时间复杂度见表：

是否拥有索引	是否有序	时间复杂度
是	-	O(1)
否	否	线性查找 O(n)
否	是	二分查找 O(lg(n))

对于 插入 和 删除 来说，假设已经确定元素索引，其复杂度均为 O(n)，因为插入和删除某个元素时，其后的元素均需要整体移动。

可以看出，数组 结构对于 查找 来说效率较高，但 插入/删除 元素则效率较低。

链表

链表是通过元素内指针指向其他元素形成的链式结构。

对于链表来说，由于 查找 只能对结构进行遍历，因此其时间复杂度为 O(n)。但是如果查询方持有元素且链表有序的话则可以相对降低，但在最坏情况下依然为 O(n)。

对于 插入 和 删除 来说，如果不考虑查找过程，链表只需要修改元素本身及前后元素的指针即可，因此其时间复杂度为 O(1)。

总结

对于 AOI 中的场景，一般是 玩家移动 -> AOI 更新元素位置 -> 玩家获取元素周围一定半径内其他元素 。当 AOI 更新元素位置时，意味着元素顺序会频繁变化，这样对于数组来说就失去了其最大优势—— 索引。如果采用数组结构，那么对元素所作的所有操作都将有一个前置操作—— 二分查找。这样的话与 链表 相比，效率上应该略逊一筹。

数组 和 链表 都可以通过建立层机制进行优化，使得花费时间进一步减少。至于优化后的结构孰优孰劣，待我有时间全部实现后再做对比。

至于本系列，由于本人对链表很久不用了不甚熟悉，而且在类似问题上找到了 Discord 的一篇文章，该文章使用了类似 跳跃表 的机制，将数组变成了两层，提高了对其进行操作的速度。为了方便起见，在目前本人暂时先选择 数据 的形式，在 Discord 代码的基础上进行改造。

简要实现

首先为我们的 scene_server 添加依赖，将依赖项添加到 mix.exx 文件的 deps 函数中：

{:rustler, "~> 0.26.0"}

然后使用命令创建 NIF 模块：

mix rustler.new

根据提示输入 Elixir 和 Rust 中的模块名称。本人使用的是 SceneServer.Native.CoordinateSystem 和 coordinate_system。

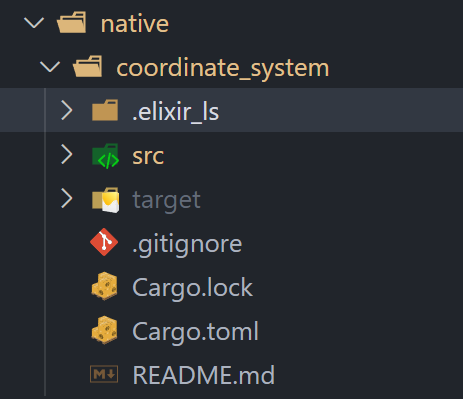

该命令会在 scene_server 项目文件夹下生成 native 文件夹，并将 NIF 模块文件放在其下：

SortedSet分析

上面 Discord 的文章中实现了一个名为 SortedSet 的数组结构，其包含一个元素为 Bucket 的数组，而 Bucket 则包含一个元素为 Item 的数组，如此将一个数组定义为两层。本节中我也将沿用这些名称，对代码进行改造。

Item

Item 即是最基本的元素结构体，其包含 实体ID 、 坐标 、 所在轴向 三个属性：

// 轴向枚举类型
#[derive(NifUnitEnum, Clone, Debug, Copy)]
pub enum OrderAxis {
    X,
    Y,
    Z,
}

// 坐标结构体类型
#[derive(NifTuple, Clone, Debug, Copy)]
pub struct CoordTuple {
    pub x: f64,
    pub y: f64,
    pub z: f64,
}

// Item结构体类型
#[derive(NifStruct, Clone, Debug, Copy)]
#[module = "Item"]
pub struct Item {
    pub cid: i64,
    pub coord: CoordTuple,
    pub order_type: OrderAxis,
}

其中的 NifUnitEnum、NifTuple、NifStruct 是为了将 Rust 内的类型转化为 Elixir 类型，从而使得其可以被传递。

为了能让 Item 之间能够被比较和排序，我们需要实现几个 Trait ：

PartialEq
PartialOrd
Eq
Ord

实现细节此处就不再展示了，各位看官有兴趣自行实现即可。此处之讨论一下 Item 之间该如何比较。

如果是 排序 的话，我们需要一个可以被排大小的值，在这里就是坐标值 coord 了，但是三个方向的顺序怎么确定呢？这是 order_type 就派上用场了，order_type 是哪个轴，那我们就把坐标里哪个轴上的数值拿来比较。

如果是 查找 的话，有了上面的比较大小还不够，别忘了我们的 cid 属性。坐标值相等并不意味着两个 Item 元素就是相等的。想想我们什么时候需要查找元素？只有唯一的一个场景，那就是找到对应玩家/实体的 Item，而实体之间的区分使用 cid，因此在相等条件中我们还需要加入 cid 相等的逻辑。

除此之外我们还需要一个 distance(距离) 方法，用来计算两个 Item 之间的距离，使用简单的勾股定理即可。

之后可以写几个单元测试用例，试一试 Item 的功能正不正常。

Bucket

Bucket 是一个包含 Item 数组的结构体：

#[derive(NifStruct, Clone, Debug)]
#[module = "Bucket"]
pub struct Bucket {
    pub data: Vec<Item>,
}

作为包含元素列表的类型，Bucket 需要实现查找、插入、删除元素的方法。但是，贴心的 Rust 已经为我们实现了 二分查找；删除方法同样 Rust 内置类型 Vec 已经实现；对于插入，我们需要自行实现，对 Vec 的插入方法进行上层包装。这是因为我们想要让 Bucket 的长度固定，从 Rust官方文档得知，Vec 有一个 capacity(容量) 属性，代表 Vec 预分配内存的大小，如果 Vec 长度超过了 capacity，那么 Rust 将需要为其额外分配内存，造成不必要的计算消耗；而且当我们需要 插入/删除 元素时，我们希望数组的长度越短越好。因此综合上面的因素，我们需要 Bucket 为固定长度。

这样一来，在插入元素的方法中，我们需要对列表长度进行判断，如果长度超过了设定的长度，则需要对列表进行 分裂，将一个 Vec 一分为二，成为两个对半分的 Vec。

Bucket 作为 SortedSet 的元素，同样需要具备比较的能力。但是比较特殊的是，Bucket 的比较对象是 Item，这是因为我们一般查找的对象都是 Item，在 SortedSet 进行查找时，需要确定给定 Item 在哪个 Bucket 内部。

最后，Bucket 还需要一个功能，那就是返回给定 Item 一定范围内其他 Item 列表的方法。实现很简单，使用 filter 方法对列表内元素进行遍历即可，该过程可以借助 Rayon 库进行并行优化。

SortedSet

SortedSet 是最外层真正的元素数组。其为一个包含 Bucket 数组的结构体，其同时还包含容量、元素数量等属性：

#[derive(Debug, NifStruct, Clone, Copy)]
#[module = "Configuration"]
pub struct Configuration {
    // Bucket最大容量
    pub bucket_capacity: usize,

    // SortedSet最大容量
    pub set_capacity: usize,
}

#[derive(Debug, NifStruct, Clone)]
#[module = "SortedSet"]
pub struct SortedSet {
    configuration: Configuration,
    buckets: Vec<Bucket>,
    size: usize,
}

与 Bucket 类似，我们也希望 SortedSet 有一个最大长度避免额外的内存分配开销，但是不需要分裂，只要最大容量即可。

方法实现与 Bucket 类似，需要 新建列表、查找元素、插入元素、删除元素、查找一定范围内Item列表 等方法。对于 SortedSet 来说，对元素的所有操作都需要先找到 Bucket 然后在对应 Bucket 中操作 Item。

CoordinateSystem

最后是我们的顶层结构体 CoordinateSystem，包含 X、Y、Z 三个轴向的三个 SortedSet 成员：

#[derive(Debug, NifStruct, Clone)]
#[module = "CoordinateSystem"]
pub struct CoordinateSystem {
    configuration: Configuration,
    axes: Vec<SortedSet>,
}

此处 SortedSet 以列表形式存储，是为了后期对其进行并行优化。例如 插入元素 方法：

pub fn add(&mut self, item: &Item) -> AddResult {
    let mut jobs: Vec<SetAddResult> = Vec::with_capacity(3);

    self.axes
        .par_iter_mut()
        .enumerate()
        .map(|(idx, ss)| {
            return ss.add(Item {
                cid: item.cid,
                coord: item.coord.clone(),
                order_type: OrderAxis::axis_by_index(idx),
            });
        })
        .collect_into_vec(&mut jobs);

    let result = match (jobs[0], jobs[1], jobs[2]) {
        (SetAddResult::Added(ix), SetAddResult::Added(iy), SetAddResult::Added(iz)) => {
            AddResult::Added(ix, iy, iz)
        }
        (rx, ry, rz) => AddResult::Error((rx, ry, rz)),
    };

    result
}

其中的 par_iter_mut() 方法将一个 Vec 中的元素转化为并行迭代器，使得 map 方法可以在每个元素上并行运行。

CoordinateSystem 要实现的方法就是接口所需的所有方法，目前实现的有：

建立结构
插入元素
删除元素
更新元素位置
查找一定范围内Item列表

接下来的工作

Nif 部分到这里基本完成，我们拥有了一个简陋但相对完整的 AOI NIF 库，下一步我们将继续将其接入到 Elixir 程序里，使其可以被玩家进程调用。
